太阳能发电+空气能两联供系统
更新时间:2021-04-29 点击:27032

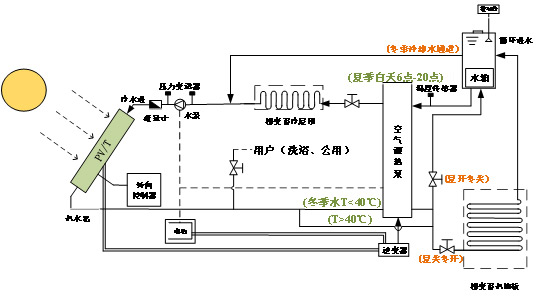

相变节能建筑系统主要由太阳能PV/T电池发电供热,相变地板采暖以及相变屋顶制冷三部分组成,结构如图1所示。太阳能光伏板用于吸收太阳辐射发电,存储于电池中,用于系统各部件用电。对光伏板降温产生的热水,部分用于用户生活用水以及冬季工况下对相变地板供热,借助空气源热泵系统可产生冷水用于夏季工况下相变蓄冷屋顶充冷。


冬季工况时,太阳辐射太阳能PV/T板进行电量存储,通过压力变送器驱动水泵从水箱抽水对其进行冷却。从太阳能PV/T板冷却通道出来的热水一部分供给用户用于洗浴、公共设施用水外,另一部分用于相变地板储热。当水温高于40℃时,热水直接进入相变地板储热,当水温低于40℃时,开启空气源热泵对其进行加热后对地板进行热量存储,经过地板的出水直接进入水箱循环使用。

夏季工况时,关闭地板进水阀门,开启屋顶进水管路。白天太阳辐射充足,开启空气源热泵降温循环水用来对太阳能板冷却降温。冷却通道出来的热水除用于洗浴、公用设施用水等,其余存储于水箱中循环使用。白天6点-20点,利用热泵产出冷水,开启相变屋顶冷却水通道,实现对相变材料的充冷。夜晚无光照的工况下,无需启动循环水泵对太阳能板进行降温,相变屋顶发生相变与室内空气不断热交换,控制室内温度处于恒温状态。
