平板太阳能集热器是一种吸收太阳辐射能量并向工质传递热量的装置，和真空管集热器相比，更适合冰冻期短的地区使用，美观度也好。很多使用燃气锅炉的地方，纷纷加入节能改造行列，使用平板太阳能开式水箱+燃气锅炉辅助热水系统。

一、系统运行原理说明

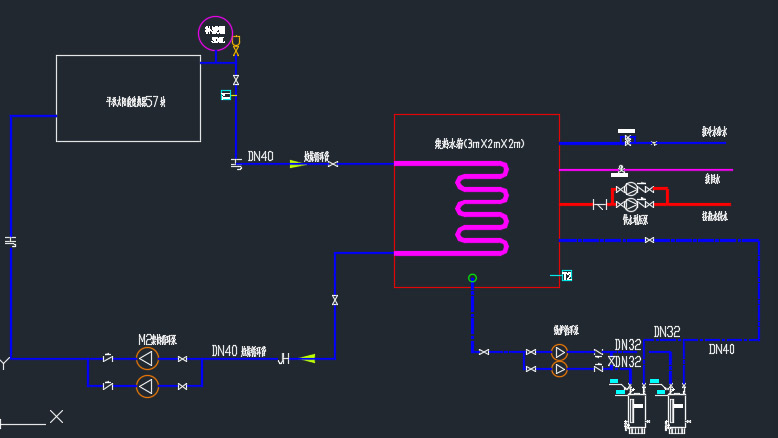

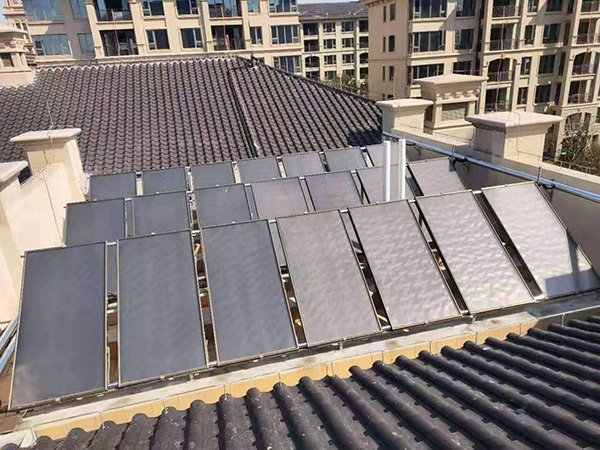

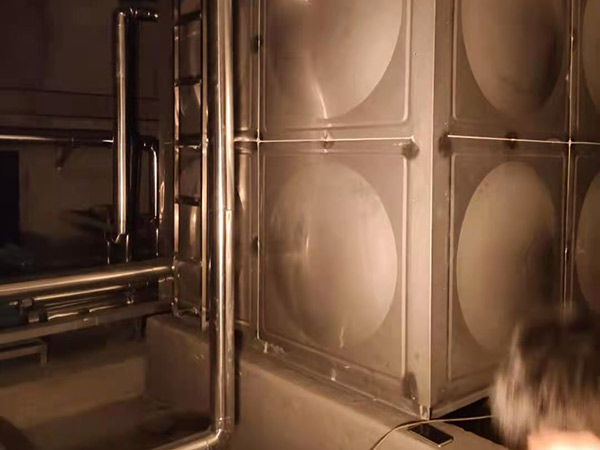

本项目屋顶采用平板太阳能集热器，使用防冻热媒作为载体,与开式水箱进行换热。该系统为换热系统，即太阳能热媒与水箱换热盘管直接换热，充分利用太阳能，不足热量燃气锅炉提供。

1、集热温差循环：当集热器温度温差大于10度（可调）时，集热循环泵自动启动；当温差小于4度（可调）时，集热循环泵自动停止。

2、循环保护：当容积式换热器温度高于设定温度60度（可调）时，热水循环泵不启动；反之启动。

3、热水用水：冷水补水压力直供热水，冷热水同程，使用水压力保持平衡。

4、防冻措施：集热循环管道内采用防冻介质，当管道温度低于0度以下时，保护管道不冻坏。

二、燃气锅炉与太阳能系统结合有以下三种方式

1、太阳能控制柜根据水箱温度控制循环泵（水箱与燃气锅炉之间）的启停，燃气锅炉处有水流开关，水流动时启动燃气锅炉，进行循环加热。

2、燃气锅炉的控制系统在水箱内有温度探头，温度低于设定温度时，启动循环泵和燃气锅炉，进行循环加热。

3、如果燃气锅炉是直热式，水箱的水通过锅炉一次加热后直接到用水点。

在现有锅炉的基础上，想实现节能的方案有很多，目前空气能和太阳能都属于节能可再生资源，技术发展的也相对稳定，目前很多锅炉改造方案都是采用空气能和太阳能。
